Công tắc mức tiếp nhận là công tắc mức điện dung có khả năng chống bám dính của vật thể đo.
Có thể được sử dụng cho chất lỏng, bột và bùn.
Thuận lợi
Không chỉ chất lỏng và vật liệu dạng hạt mà cả các vật thể có độ nhớt cao như bùn đều có thể được phát hiện mà không gặp trục trặc.
Một loại chất nền hỗ trợ từ độ nhạy thấp đến độ nhạy cao. Không cần phải thay thế bảng theo sự chênh lệch điện dung của đối tượng đo. Bạn có thể chuẩn bị một tấm ván dự phòng với số lượng tối thiểu cần thiết.
Features of Admittance Level Switch
Vì điện cực phát hiện ở đầu đầu dò ghi lại những thay đổi về điện dung của vật được đo nên nó không bị ảnh hưởng bởi vật được đo bám vào đế của bình chứa hoặc cảm biến.

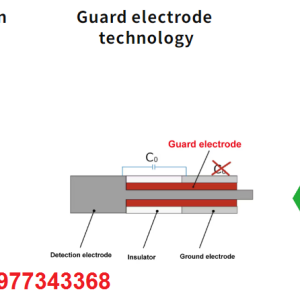

Nói chung, độ nhạy phát hiện thay đổi tùy thuộc vào độ dài của đầu dò, nhưng điện cực bảo vệ sẽ ngăn chặn sự thay đổi này. Vì vậy, chỉ có một loại bo mạch bao phủ tất cả các model. Không cần chuẩn bị nhiều bảng dự phòng
Đèn báo hoạt động LED hai màu có thể nhìn thấy từ bên ngoài
Khối thiết bị đầu cuối loại bắt vít để vít không rơi ra
Vỏ xoay 310° để nối dây dễ dàng
Chuyển đổi hoạt động phát hiện theo cài đặt giới hạn trên/dưới
Cung cấp điện miễn phí.
AC/DC22~264V 50/60Hz
Hỗ trợ tiêu chuẩn 150°CVui lòng xem danh mục để biết chi tiết.
Nguyên lý hoạt động
Biểu thức quan hệ giữa điện dẫn (Y) và điện dung chung (C) như sau.
Khi đặc tính điện dung của vật cần đo là C,
Yc=jw C
Yc: Tiếp nhận điện dung
j: Số ảo
w: tần số góc AC
C: Điện dung (thuộc tính điện dung của vật cần đo)
Khi C tăng thì Yc cũng tăng.
Công tắc mức tiếp nhận phát hiện mức lưu trữ dựa trên đặc tính điện của tụ điện này.
Làm thế nào để sử dụng?
1.Xác định vị trí lắp đặt
Gắn vào trần hoặc thành bể. Tránh lắp đặt gần các nguồn rung mạnh như tiếng gõ cửa, có thể gây ra trục trặc hoặc phát hiện sai. Nếu bạn có bất kỳ thắc mắc nào về vị trí lắp đặt, vui lòng liên hệ với chúng tôi.
2. Gắn kết
Tránh tiếp xúc trực tiếp với điện cực khi đang sạc vì điều này có thể gây hư hỏng. Nó có hiệu quả để gắn một tấm bảo vệ. Ngoài ra, khi lắp đặt trên tường phía dưới, nghiêng đầu dò từ 20° trở lên có thể giảm tải cho đầu dò.
3. Đấu dây
Gắn vào trần hoặc thành bể. Tránh lắp đặt gần các nguồn rung mạnh như tiếng gõ cửa, có thể gây ra trục trặc hoặc phát hiện sai. Nếu bạn có bất kỳ thắc mắc nào về vị trí lắp đặt, vui lòng liên hệ với chúng tôi.
2. Gắn kết
Tránh tiếp xúc trực tiếp với điện cực khi đang sạc vì điều này có thể gây hư hỏng. Nó có hiệu quả để gắn một tấm bảo vệ. Ngoài ra, khi lắp đặt trên tường phía dưới, nghiêng đầu dò từ 20° trở lên có thể giảm tải cho đầu dò.
3. Đấu dây
Hãy chắc chắn để tiếp đất đầu tiên.
Nguồn điện là nguồn điện miễn phí và hỗ trợ AC/DC22~264V 50/60Hz. Tín hiệu đầu ra là SPDT và công suất tiếp điểm là AC250V, 5A/DC30V, 5A.
4. Điều chỉnh

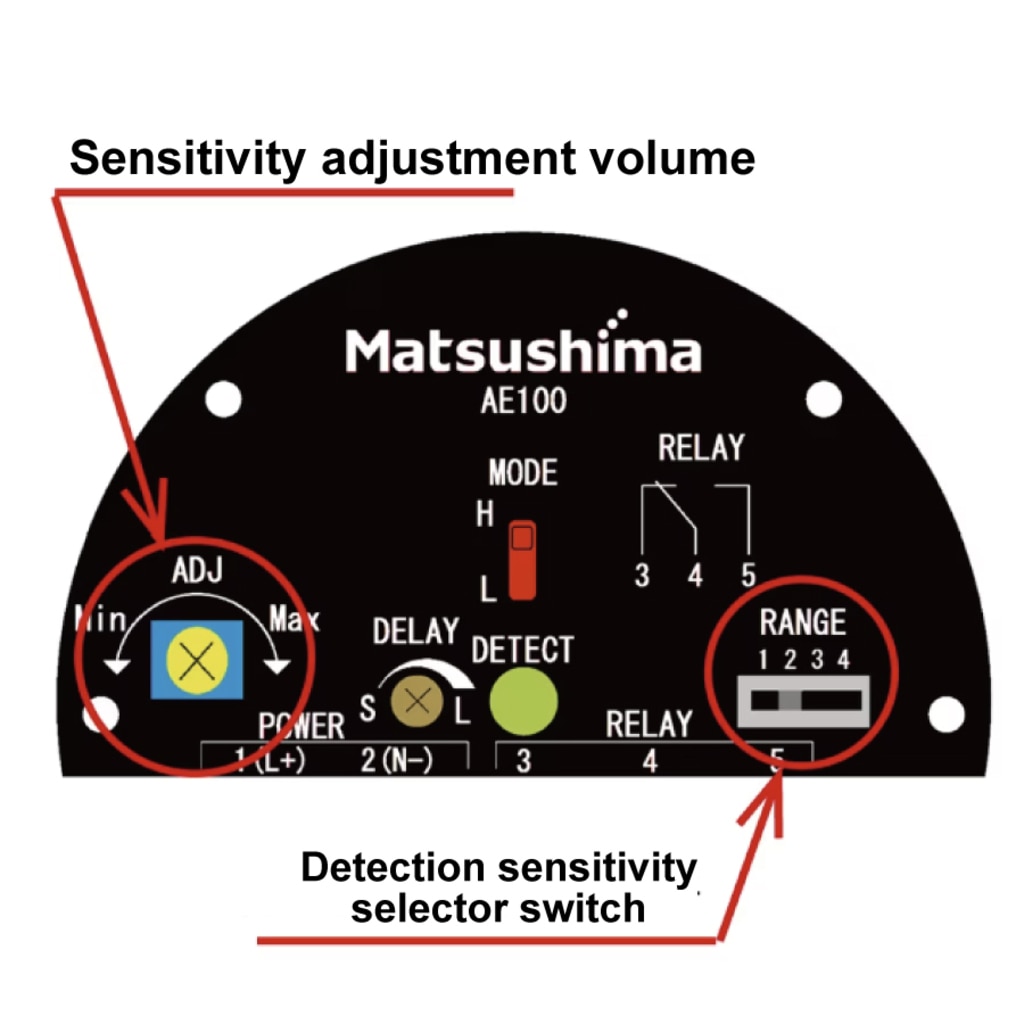

Có 4 mức điều chỉnh độ nhạy. Có thể tinh chỉnh thêm.
Tiếp theo, đặt công tắc chọn hoạt động phát hiện để thiết lập hoạt động đầu ra tiếp điểm cho giới hạn trên hoặc giới hạn dưới và màn hình hiển thị của đèn.
